montaggio del PWB del fermaglio di 40GHz 2.92mm Sma con i fori 50Ohms della flangia 2

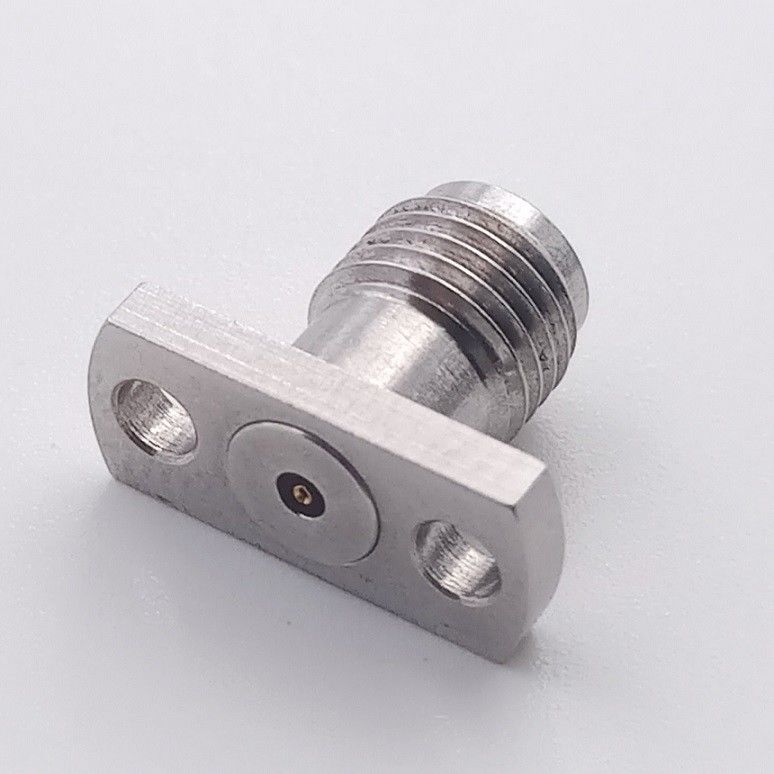

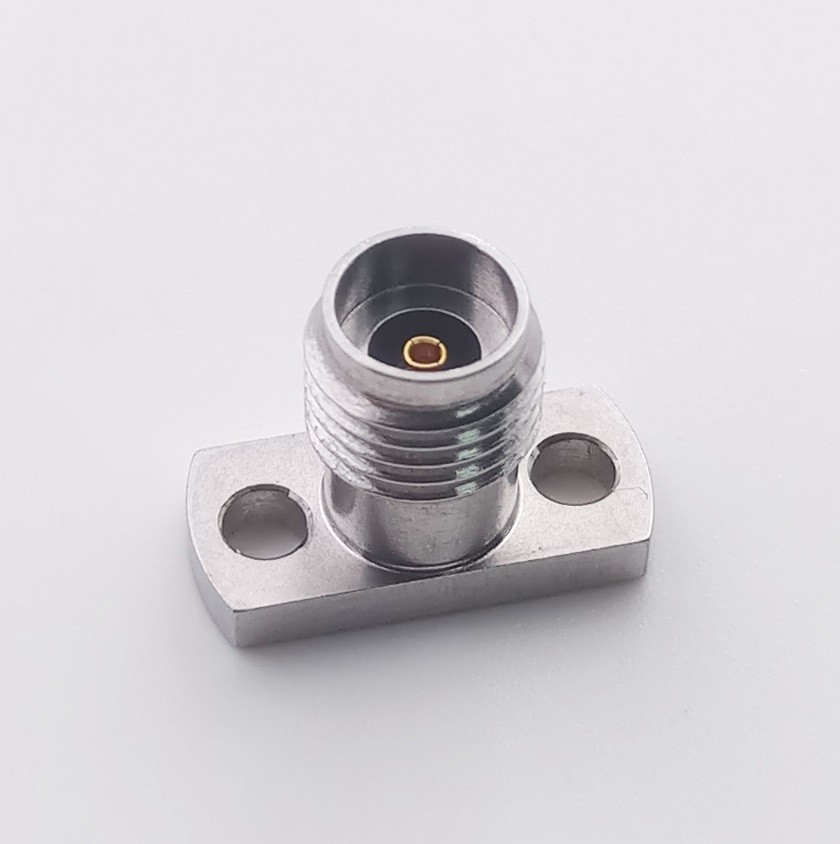

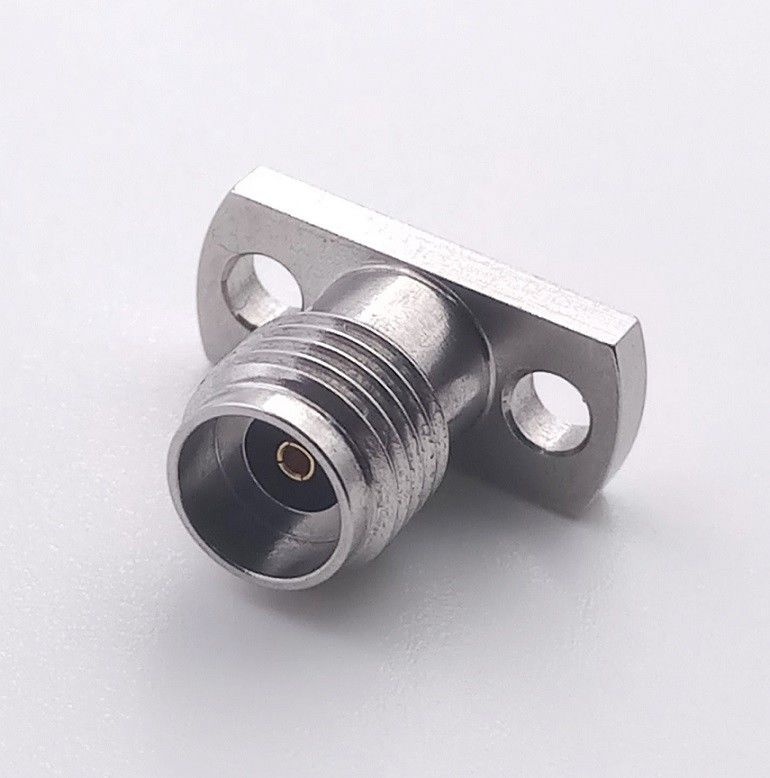

40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms
40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms 40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms 40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms
Informazioni di base
Luogo di origine: La CINA
Marca: Sinrui
Certificazione: RoHS
Numero di modello: 2.92-KFDG860
Quantità di ordine minimo: 500pcs
Prezzo: USD 9.7 per pcs
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: L/C, T/T
Termini di pagamento: T/T
Capacità di alimentazione: 10000 a 27 giorni
Contattaci
interfaccia della partita: 2.92mm Genere: Femminile
Struttura: 180° diritto Placcato: Oro/passivato
frequenza: CC 40GHz Dimensione su misura: Standard
Impedenza: 50 ohm Prova di spruzzo del sale: 48 ore
Ciclo di vita: 500 cyles Montaggio: Flangia per il montaggio del PWB
Evidenziare:

connettore del cavo del cavo coassiale

,

tipo del connettore n di rf

Nome di prodotti: il fermaglio di 40GHz 2.92mm con la flangia 2 fora il montaggio del PWB 50Ohms



Prodotti Descrption:

i connettori del lancio dell'estremità di rendimento elevato sono destinati per fornire liberamente VSWR basso, risposta a larga banda del modo a 40 gigahertz per i circuiti stampato a un solo strato ed a più strati in cui il segnale ad alta frequenza è sullo strato superiore.
Opzioni maschii e femminili con l'ente e la paratia stretti alimentazione-attraverso. Robusto, riutilizzabile e riparabile. Le configurazioni multiple del lancio forniscono la partita migliore alla disposizione di circuito. Esami della microstriscia e delle progettazioni complanari al suolo della guida d'onda (GCPW). microstriscia di Segnale-strato e tavoli di controllo di GCPW disponibili. Saldando il perno alla traccia del segnale è facoltativa.

Applicazione comune:
produciamo e rifornimento per lo strumento del tester, antenna, comunicazione di onda di millimetro e l'applicazione di alto potere, radar, telecomunicazioni via satellite come pure programmi aerospaziali e del sistema di difesa.

  1. Charaterisitcs:



  1. Norma di interfaccia: 2.92mm

  2. Tipo: Connettore

  3. Genere: Femminile

  4. Impedenza: 50 ohm

  5. Struttura: Diritto ° 180

  6. Tipo del montaggio: Flangia per il montaggio del PWB

  7.
Materiale
Oggetti Materiale Placcaggio
Contatto concentrare Rame del berillio Oro
Corpo Acciaio inossidabile Passivato
Isolante PEI N/A



Specificazione
Descrizione Valore
Frequenza CC 40GHz
Impedenza 50 ohm
VSWR 1,3 @ 40GHz
Resistenza di isolamento > Gli ohm di 5000 m.
Tensione di resistenza dielettrica 750V
Resistenza di contatto per il conduttore concentrare < 3="">
Resistenza di contatto per il conduttore esterno < 2="">
Ciclo di vita 500 cyles
Temperatura valutata -50 ° di C a +125 C°



Funzione: Fornisce un transmssion eccellente del segnale di rf che è utilizzato nell'applicazione di alto potere di rf o di rendimento elevato.

Come, militari, strumento difficile, attrezzature di comunicazione satelliti, ecc



Garanzia del vantaggio e della qualità di Sinrui per i connettori di rf



(ODM ed OEM) permetta il servizio di design su misura:

i prodotti possono essere personalizzati secondo uso dei prodotti del cliente, compreso la dimensione, la forma, la prestazione elettrica, montanti il metodo, ecc.

Se i nostri prodotti standard correnti non possono misura perfettamente la vostra richiesta, benvenuto per contattarci per il supporto di tecnica.



Angolo di prova di R & S:



montaggio del PWB del fermaglio di 40GHz 2.92mm Sma con i fori 50Ohms della flangia 2 1
