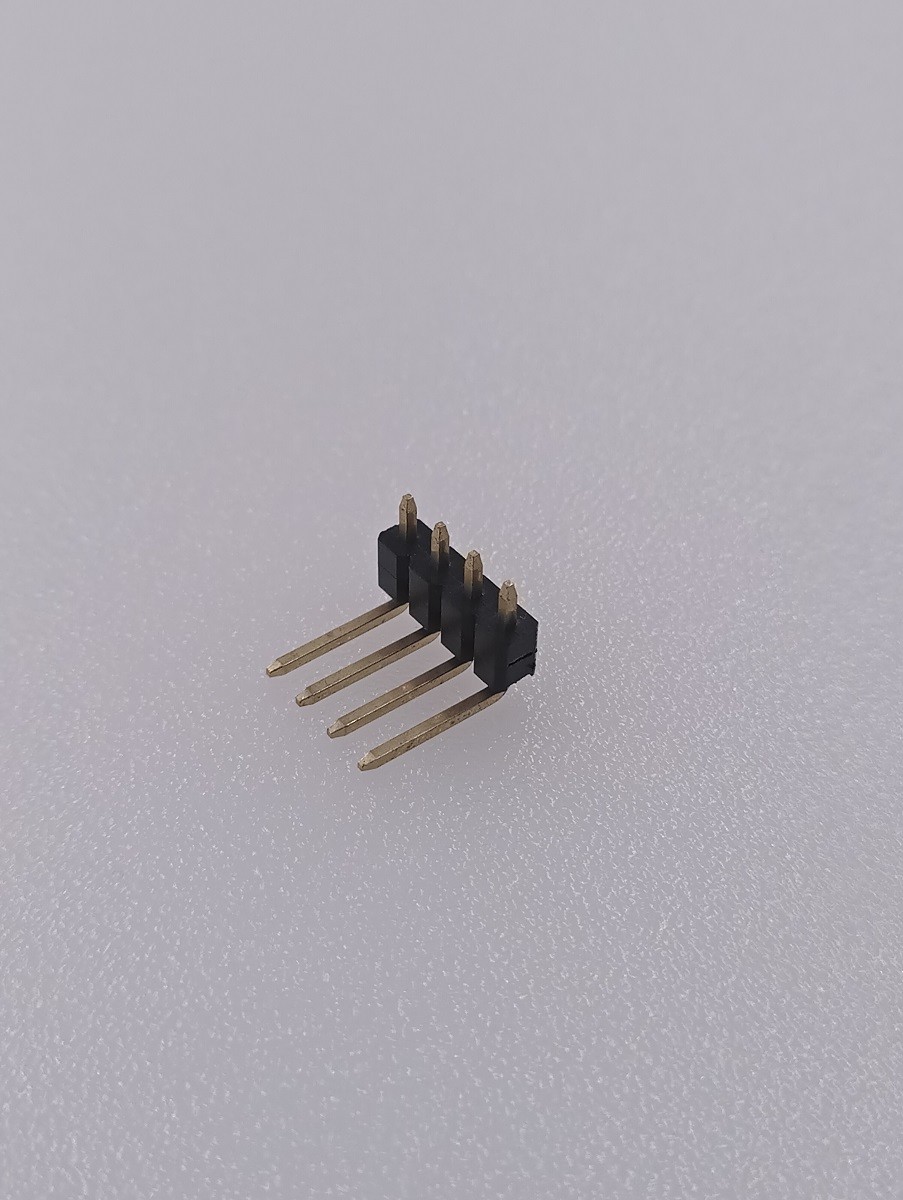

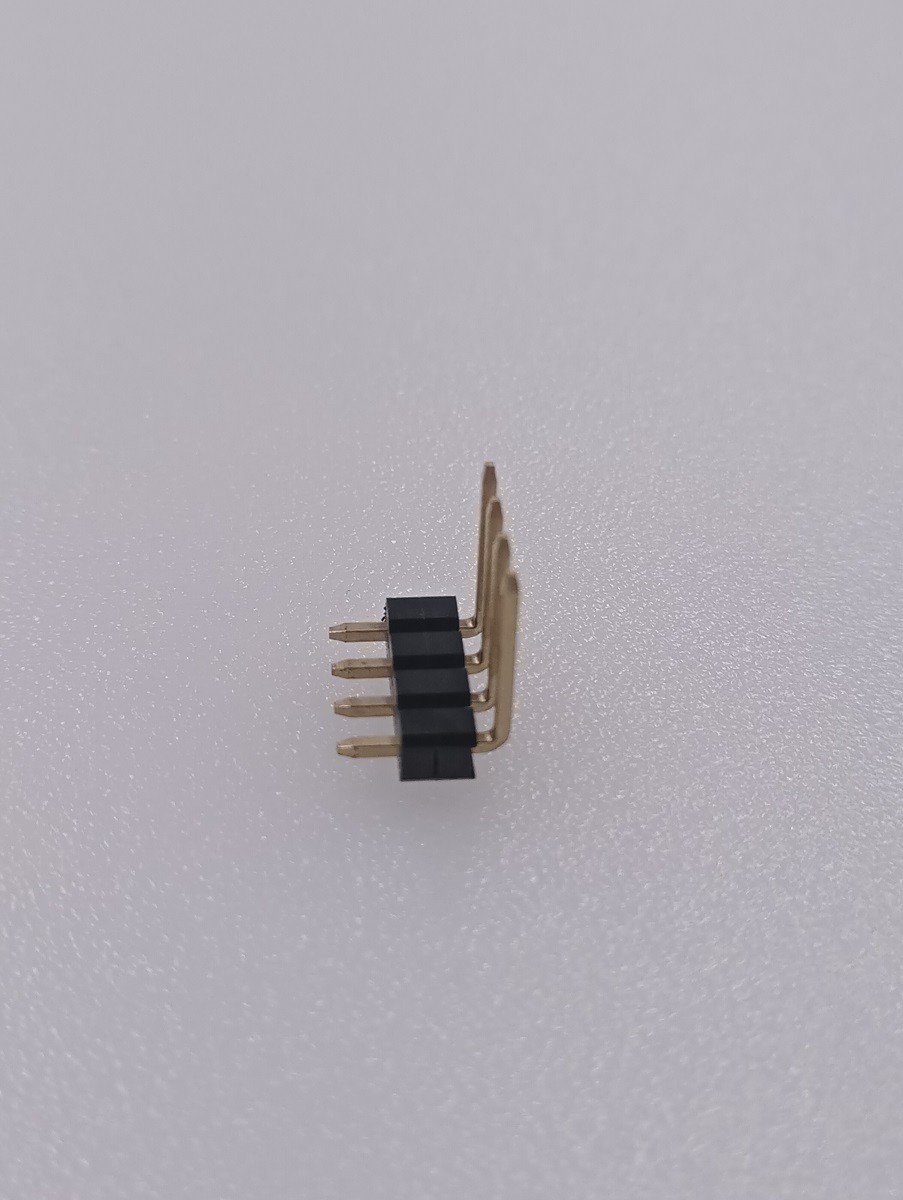

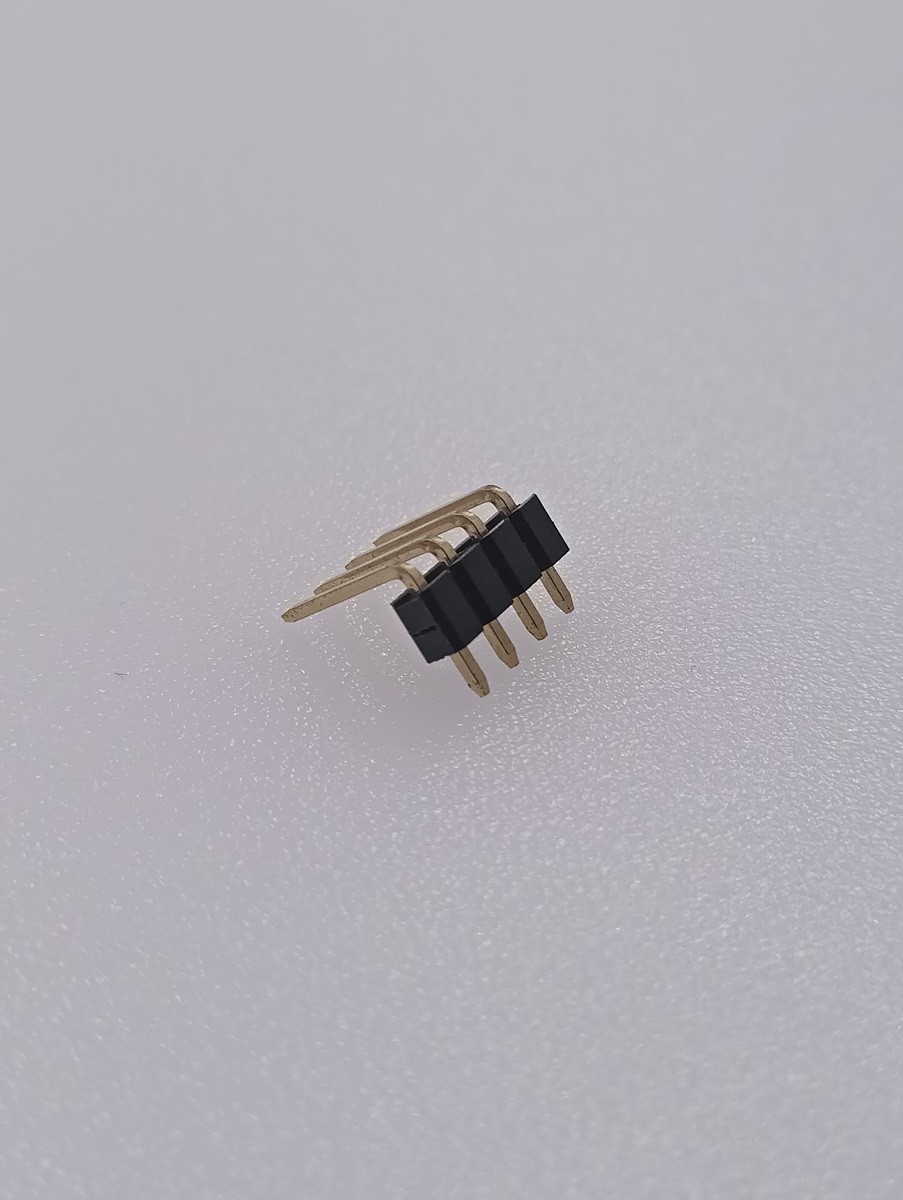

Connettore dell'intestazione di Pin del PWB, IMMERSIONE ad angolo retto dell'intestazione 1x4P di Pin di fila del passo di 2.54mm singola

Nome di prodotti: Connettore dell'intestazione di Pin del PWB placcato oro d'ottone, montaggio ad angolo retto del PWB della IMMERSIONE del passo 1x4P di 2.54mm

Prodotti Descrption:

questa intestazione di Pin è con il passo 2.54mm, fila doppia con 12 numeri di perno. con una lunghezza specificata del perno ed i perni quadrati di 0.64mm che può permettersi un AMP della trasmissione corrente. Abbina solitamente con uno stesso numero di perno e del passo dell'intestazione femminile in modo da formarsi come bordo per imbarcarsi sul collegamento, o abbina con i haress di un cavo che si formano come cavo al collegamento del bordo, o può direttamente saldato in due PCBs.

Il suo passo, numero di perno, montante il tipo, lunghezza può essere personalizzato secondo l'applicazione del cliente, come:

Il passo può essere facoltativo come 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, ecc.

E può essere singola fila, fila doppia o fila tripla.

Il tipo del montaggio può essere personalizzato per essere SMT (entrata verticale o laterale), la IMMERSIONE in tutto il PWB (entrata vertial o laterale).

Applicazione comune:

produciamo e rifornimento nel volumn di Hugh per elettronica di consumo della categoria del consumatore, della telecomunicazione, del controllo industriale, dei metri, di medico, aviazione e militari.

Materiale
Oggetti	Materiale	Placcaggio
Contatto	Ottone	Oro
Isolante	PA6T	N/A



Specificazione
Descrizione	Valore
Tipo	Bordo per imbarcarsi su connettore
Genere	Intestazione maschio
Struttura	Angolo retto
Tipo del montaggio	Montaggio ad angolo retto del PWB della IMMERSIONE
Corrente valutata	1,0 amp per contatto
Tensione valutata	min di CA 550V.
Resistenza di contatto	< 20m="" ohm="" per="" contact="">
Resistenza di isolamento	> ohm di 1000m
Tensione di resistenza	500V DC/AC
Operazione di temperatura	-40 ° di C a +105 C°
Elaborazione della temperatura (di saldatura)	230C°per30~60secondi, (260C° per 5 secondi)



Disegni:



Funzione: Fornisce un collegamento della corrente elettrica fra il bordo per imbarcare o imbarcare ai cavi.
