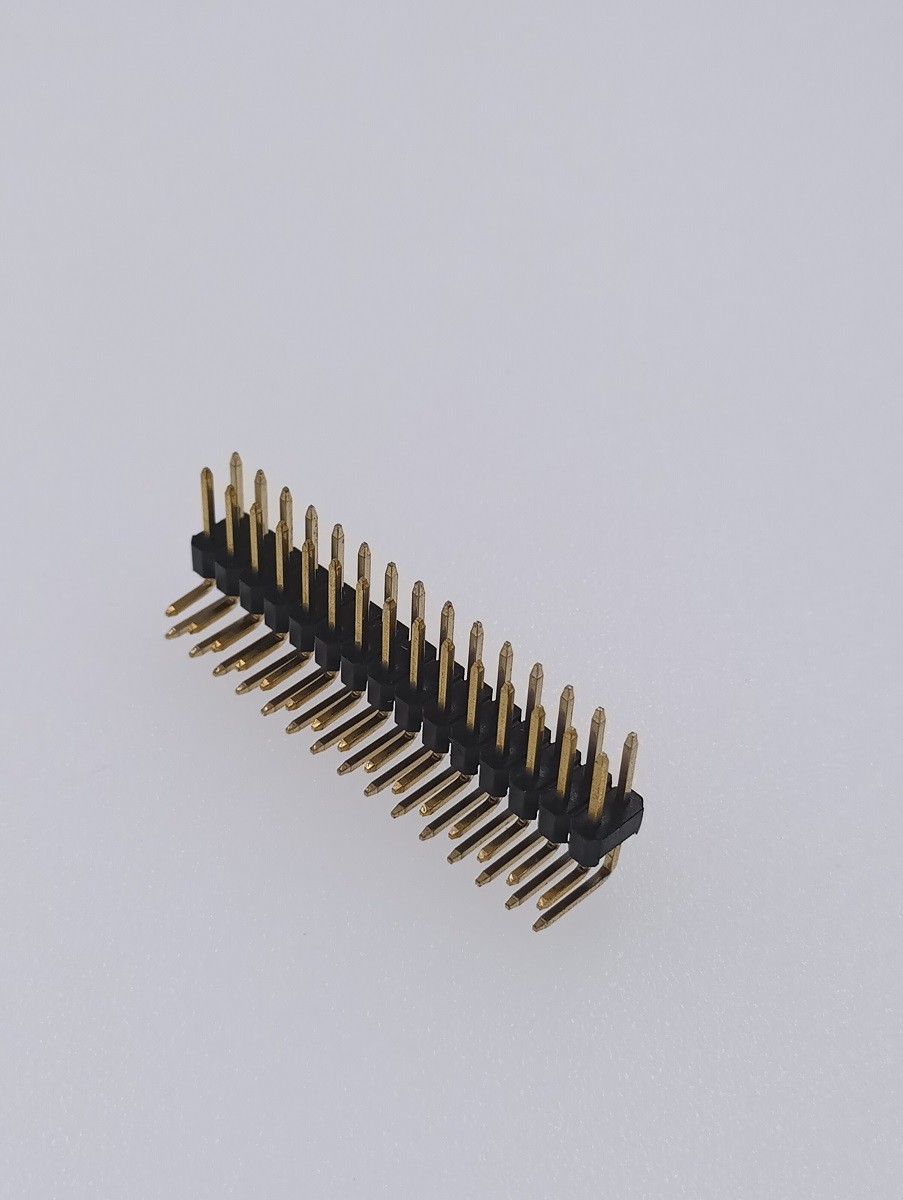

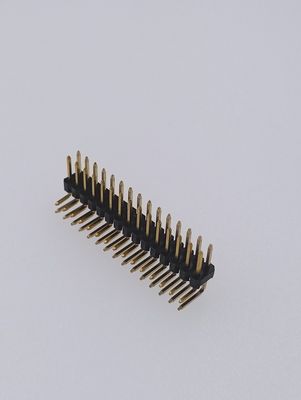

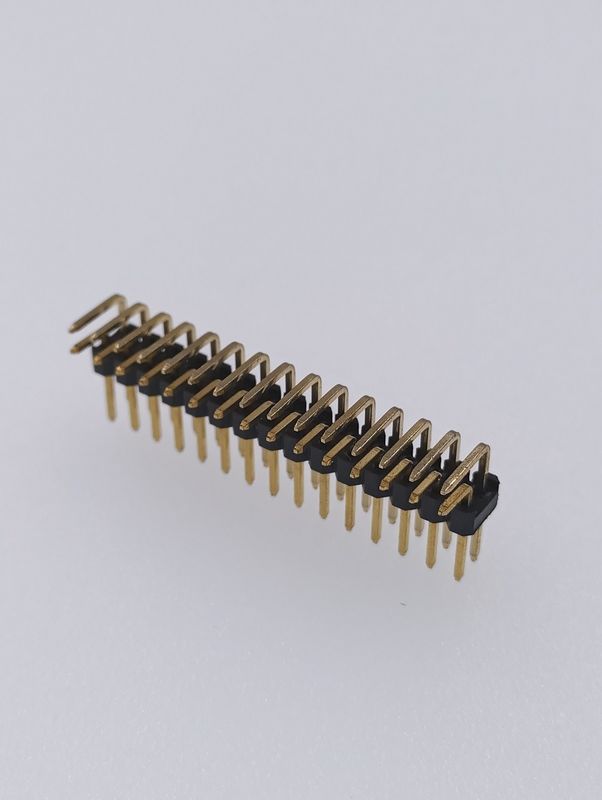

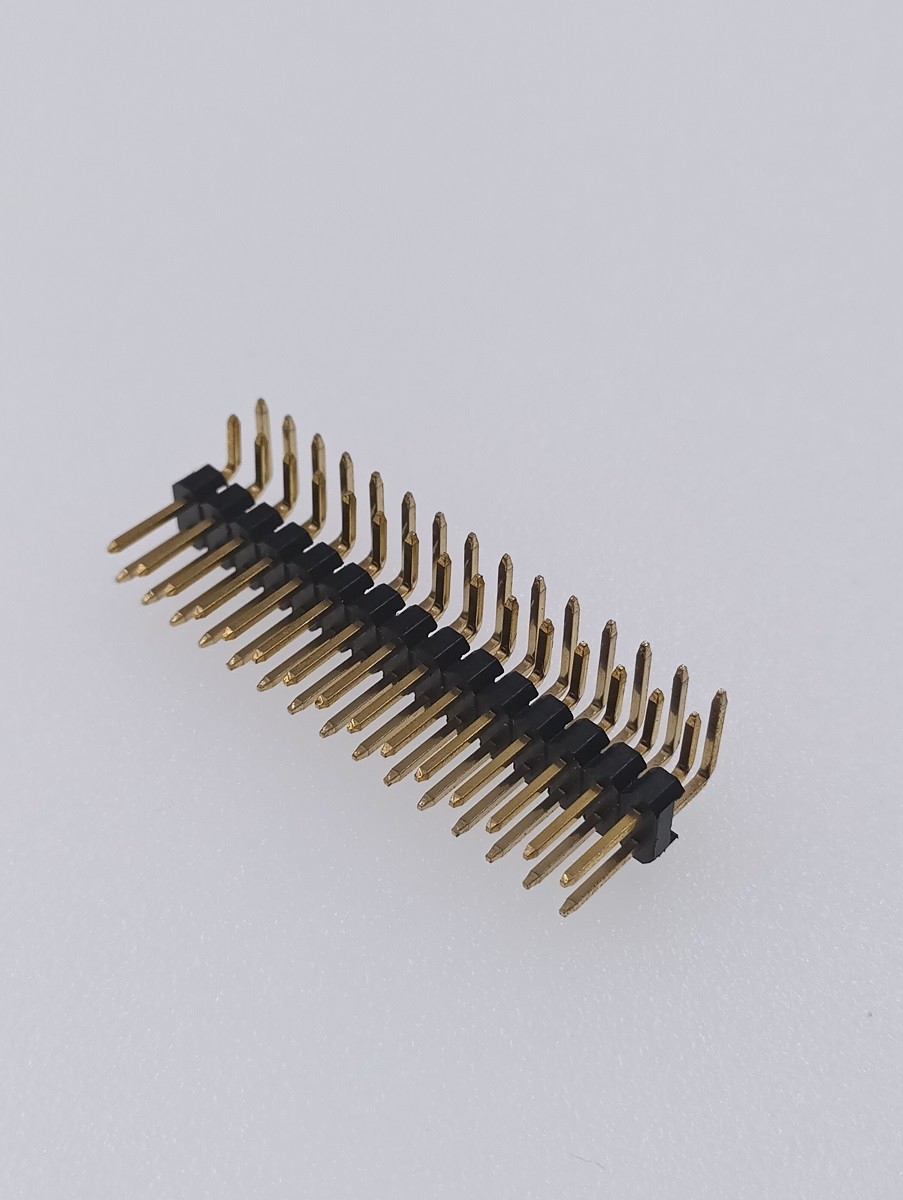

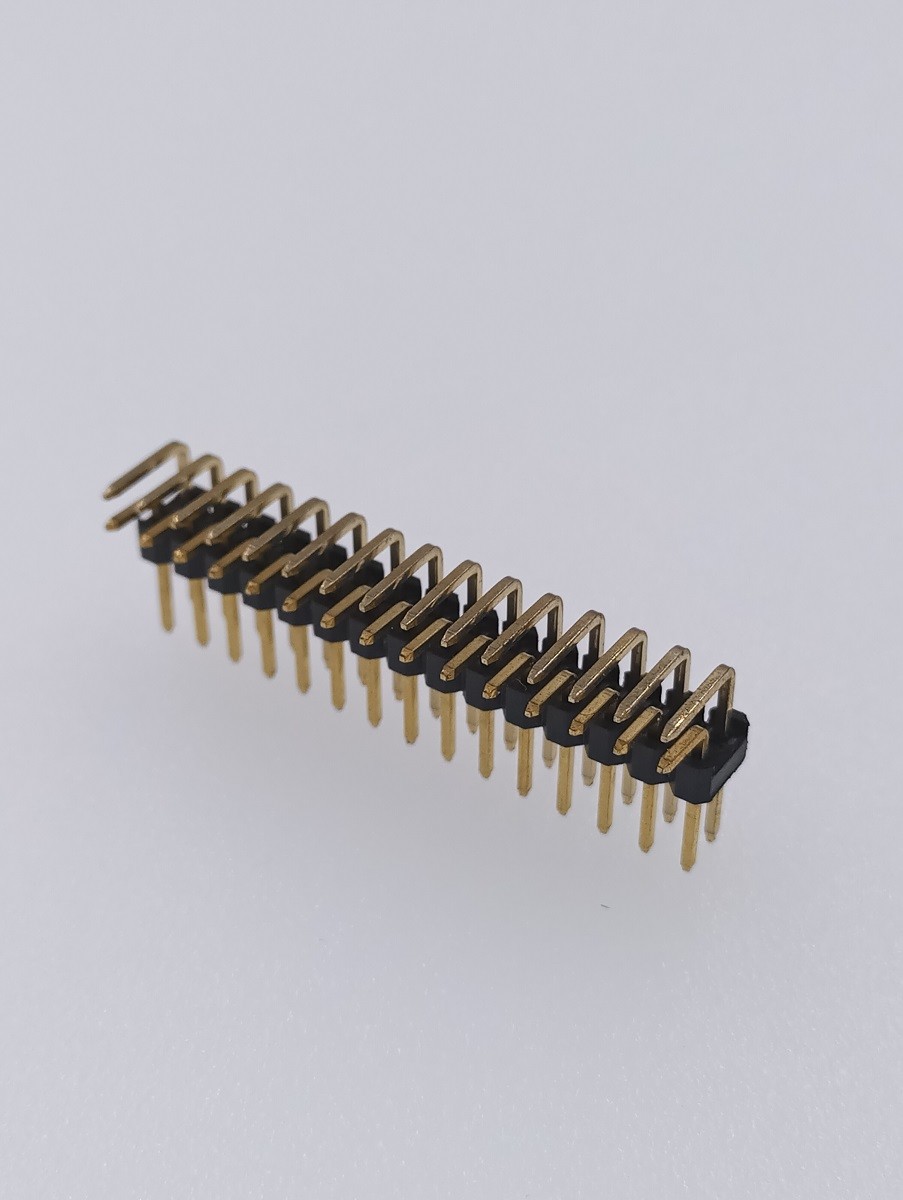

Connettore doppio dell'intestazione di fila della IMMERSIONE ad angolo retto intestazione 2x15P di Pin del passo da 2,54 millimetri

Informazioni di base
Luogo di origine: La CINA
Marca: Sinrui
Certificazione: RoHS,REACH, ISO9001:2015
Numero di modello: SR-M25D30AR-XX
Quantità di ordine minimo: 4000PCS
Prezzo: USD 0.15 per pcs
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: L/C, T/T
Termini di pagamento: T/T
Capacità di alimentazione: 500000 a 14 giorni
Passo: 2.54mm Numeri di Pin: 30pins
Fila: Fila doppia Altezza della posta: 3.0mm
Altezza della plastica: 2.5mm Piedi della lega per saldatura: 3.2mm
Materiale di Pin: ottone Materia plastica: Fibra di vetro di PA6T +30%
Corrente nominale: 3.0Amp Tensione nominale: CA 550V/min,
Evidenziare:

intestazione del passo da 1

,

27 millimetri

Nome di prodotti: montaggio ad angolo retto del PWB della IMMERSIONE dell'intestazione del perno placcato oro del passo 2x15P di 2.54mm



Prodotti Descrption:

questa intestazione di Pin è con il passo 2.54mm, fila doppia con 12 numeri di perno. con una lunghezza specificata del perno ed i perni quadrati di 0.64mm che può permettersi un AMP della trasmissione corrente. Abbina solitamente con uno stesso numero di perno e del passo dell'intestazione femminile in modo da formarsi come bordo per imbarcarsi sul collegamento, o abbina con i haress di un cavo che si formano come cavo al collegamento del bordo, o può direttamente saldato in due PCBs.



Il suo passo, numero di perno, montante il tipo, lunghezza può essere personalizzato secondo l'applicazione del cliente, come:

Il passo può essere facoltativo come 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, ecc.

E può essere singola fila, fila doppia o fila tripla.

Il tipo del montaggio può essere personalizzato per essere SMT (entrata verticale o laterale), la IMMERSIONE in tutto il PWB (entrata vertial o laterale).



Applicazione comune:

produciamo e rifornimento nel volumn di Hugh per elettronica di consumo della categoria del consumatore, della telecomunicazione, del controllo industriale, dei metri, di medico, aviazione e militari.


  1.
Materiale
Oggetti Materiale Placcaggio
Contatto Ottone Oro
Isolante Fibra di vetro di PA6T +30% N/A



Specificazione
Descrizione Valore
Tipo Bordo per imbarcarsi su connettore
Genere Intestazione maschio
Struttura Angolo retto
Tipo del montaggio Montaggio ad angolo retto del PWB della IMMERSIONE
Corrente valutata 3,0 amp per contatto
Tensione valutata min di CA 550V.
Resistenza di contatto < 20m="" ohm="" per="" contact="">
Resistenza di isolamento > ohm di 1000m
Tensione di resistenza 500V DC/AC
Operazione di temperatura -40 ° di C a +105 C°
Elaborazione della temperatura (di saldatura)

230C°per30~60secondi,

(260C° per 5 secondi)





Funzione: Fornisce un collegamento della corrente elettrica fra il bordo per imbarcare o imbarcare ai cavi.



Garanzia del vantaggio e della qualità di Sinrui per i connettori dell'intestazione di Pin

Connettore doppio dell'intestazione di fila della IMMERSIONE ad angolo retto intestazione 2x15P di Pin del passo da 2,54 millimetri 0



(ODM ed OEM) permetta il servizio di design su misura:

i prodotti possono essere personalizzati secondo uso dei prodotti del cliente, compreso il passo, la dimensione, la struttura, i numeri di perni, montanti il metodo, ecc.

Se i nostri prodotti standard correnti non possono misura perfettamente la vostra richiesta, benvenuto per contattarci per il supporto di tecnica.

Angolo di R & S della manifestazione:



Connettore doppio dell'intestazione di fila della IMMERSIONE ad angolo retto intestazione 2x15P di Pin del passo da 2,54 millimetri 1
